نمایندگی فروش شیرالات صنعتی یاراب
نمایندگی فروش شیرالات صنعتی فاراب (منا) اصل

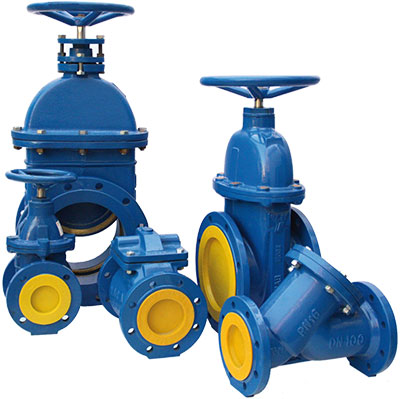

انواع شیرات صنعتی یاراب و فاراب

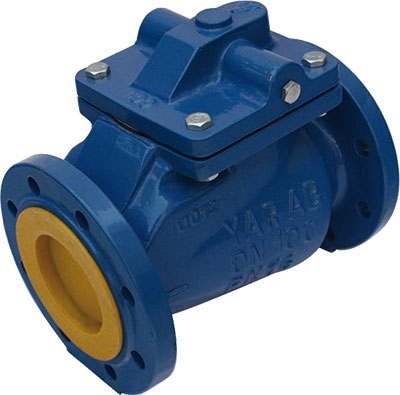

شیر یکطرفه مدل دریچه ای چدنی PN:10-16

بدنه، درپوش و دریچه از جنس چدن خاکستری مطابق با استاندارد DIN 1691
بازوی دریچه، از چدن داکتیل، مطابق با استاندارد DIN 1693
رینگ آب بندی، برنز، مطابق با استاندارد DIN 1705
پیچ ها و مهره ها، فولاد گالوانیزه سر شش گوش، مطابق با استادارد DIN558,601
اندازه وجه تا وجه دو فلنج، مطابق با استاندارد DIN 3202-F6
ابعاد سوراخکاری فلنج، مطابق با استاندارد DIN 2501
تست هیدرو استاتیک، آب بندی دریچه 17.6bar و تحمل فشار بدنه 24bar مطابق با استاندارد ISO5208
پوشش داخل و خارج، رنگ اپوکسی کوره ای
محدوده کاربرد، آبرسانی و تاسیسات آب گرم تا 80 درجه سانتیگراد بالای صفر
محدوده تولید، DN50----250

شیر یکطرفه مدل دریچه ای چدنی PN:10-16
Valve ex part model valves cast iron PN: 10-16

Valve ex part model valves cast iron PN: 10-16

Body and cap made of gray cast iron according to DIN 1691
Lever trapdoor made of ductile iron with Protective of rubber (for prevent impact) according to DIN 1693
Sealing Ring made of bronze according to DIN 1705
Flanges holes dimensions accourding to DIN 2501
Bolts made of Galvanized steel Hexagon according to DIN 558,601
Face to face dimensions according to DIN 3203-F6
Hydrostatic test (sealing trapdoor 10bar - Body pressure 16bar) according to ISO 5208
Inside & Outside covered by Epoxy paint
Scope of application: Water supply and hot water upto +80°C
Production Range: DN 50---250

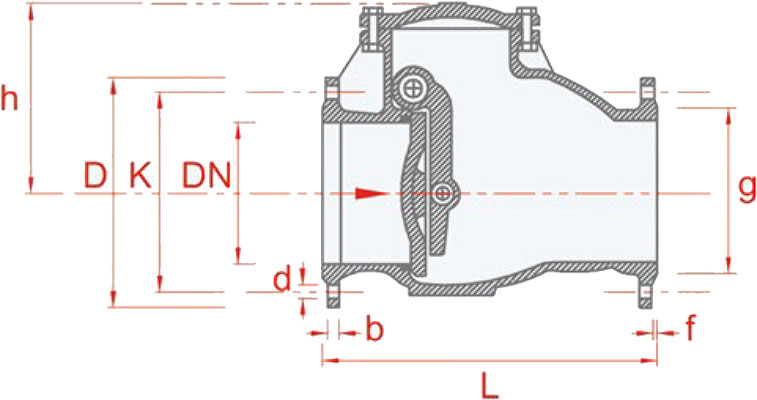

DN PN DIMENTION Blot & Hole H W kg
L g D b f k
50 10-16 200 102 165 17 3 125 18 4 120 12
65 10-16 240 122 185 17 3 145 18 4 135 16
80 10-16 260 138 200 19 3 160 18 8 150 21
100 10-16 300 158 220 21 3 180 18 8 175 29
125 10-16 350 188 250 23 3 210 18 8 180 38
150 10-16 400 212 285 23 3 240 22 8 215 50
200 10 500 268 340 23 3 295 22 8 270 92
200 16 500 268 340 27 3 295 22 12 270 94
250 10 600 320 395 25 3 350 22 12 545 134
250 10 600 320 405 29 3 355 26 12 545 136

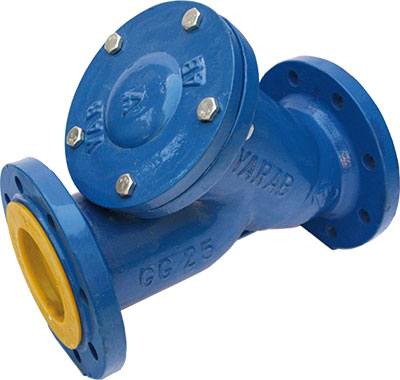

شیر صافی PN:10-16

بدنه و درپوش از جنس چدن خاکستری مطابق با استاندارد DIN 1691
توری از جنس فولاد گالوانیزه یا استیل ضدزنگ بر حسب سفارش
اندازه شبکه های متفاوت بر حسب سفارش
پیچ و مهره ها از جنس فولاد گالوانیزه سر شش گوش مطابق با استاندارد DIN 558,601
اندازه وجه تا وجه دو فلنج، مطابق با استاندارد DIN 3202-F1
ابعاد سوراخکاری فلنج، مطابق با استاندارد DIN 2501
تست هیدرو استاتیک، آب بندی 10bar و تحمل فشار بدنه 16bar، مطابق ISO 5208
پوشش داخل و خارج، رنگ اپوکسی کوره ای
محدوده کاربرد، آبرسانی و تاسیسات آب گرم تا 80 درجه سانتیگراد بالای صفر
محدوده تولید، DN50---250

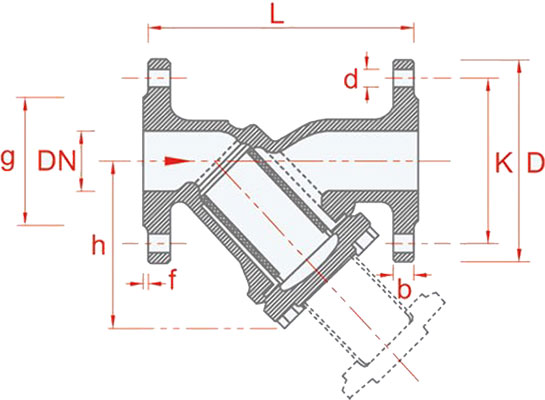

شیر صافی PN:10-16 (y)
Valve filter (y) PN: 10-16

Valve filter (y) PN: 10-16

Body and cap made of gray cast iron according to standard DIN 1691
Grid made of Galvanized steel or stainless according to order
Grid holes size can be changed according to order
Bolts made of Galvanized steel Hexagon according to standard DIN 558,601
Face to face dimensions according to standard DIN 3202-F1
Flanges holes dimensions according to standard DIN 2501
Hydrostatic test (Body pressure 10 -16bar) according to standard ISO 5208
Inside & Outside covered by Epoxy paint
Scope of application: Water supply and hot water upto +80°C
Production Range: DN 50---250

DN PN DIMENTION Mesh
size
Blot & Hole H W kg
L g D b f k
50 10-16 230 102 165 17 3 125 2 18 4 145 11
65 10-16 290 122 185 17 3 145 2 18 4 228 13
80 10-16 310 138 200 19 3 160 2 18 8 255 18
100 10-16 350 158 220 21 3 180 2 18 8 315 25
125 10-16 400 188 250 23 3 210 2 18 8 396 38
150 10-16 480 212 285 23 3 240 2 22 8 478 52
200 10 600 268 340 23 3 295 3 22 8 575 82
200 16 600 268 340 27 3 295 2 22 12 575 82
250 10 730 320 395 30 3 350 3 26 12 700 110
250 10 730 320 395 30 3 355 3 26 12 700 110

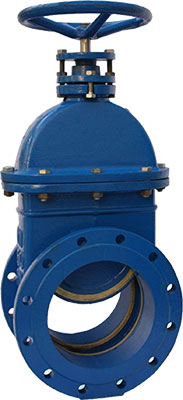

شیر کشویی زبانه فلزی

طراحی و ساخت: مطابق با استاندارد DIN 3352
بدنه، کلاهک و زبانه از جنس چدن خاکستری، مطابق با استاندارد DIN 1691
محور، فولاد ضد زنگ X20Cr13، مطابق با استاندارد DIN 17440
رینگهای آب بندی، برنز، مطابق با استاندارد DIN 1705
پیچ ها و مهره ها، فولاد گالوانیزه سر شش گوش، مطالق با استاندارد DIN 558,608
اندازه وجه تا وجه دو فلنج، مطابق با استاندارد DIN 3202-F4
ابعاد سوراخکاری فلنج، مطابق با استاندارد DIN 2501
تست هیدرو استاتیک، آب بندی زبانه 11bar و تحمل فشار بدنه 15bar، مطابق ISO 5208
پوشش داخل و خارج، رنگ اپوکسی کوره ای
محدوده کاربرد، آبرسانی و تاسیسات آب گرم تا 80 درجه سانتیگراد بالای صفر
محدوده تولید، DN50---400

شیر کشویی زبانه فلزی
Valve sliding metallic tabs

Valve sliding metallic tabs

The design and construction according to standard DIN3352
Outer hull. Warhead Interior tabs of the gray cast iron according to standard DIN 1691
Internal shaft of stainless steel X20 Cr13 according to standard DIN 17440
Bronze ring for sealing internal according to standard DIN 1705
Bolt allen is made of. Galvanized steel
O-ring warhead sealing made of - NBR
Face to face dimensions according to standard DIN 3202-F4
Hydrostatic testing (Pressure 16bar) according to the standard - ISO5208
Inside & Outside covered by Epoxy paint
Scope of application: water supply and hot water system upto 80°C
Production Range: DN50---400

DN PN DIMENSION Bolt & Hole No d h W kg
L d1 d3 D K g b f
50 10 150 160 16 165 125 102 17 3 4 18 270 12
65 10 170 160 16 185 145 122 17 3 4 18 280 15
80 10 180 160 16 200 160 138 19 3 8 18 290 18
100 10 190 200 18 220 180 158 21 3 8 18 340 25
125 10 200 250 22 250 210 188 23 3 8 18 380 35
150 10 210 250 22 285 240 212 23 3 8 22 440 44
200 10 230 250 22 340 295 268 23 3 8 22 490 65
250 10 250 315 26 395 350 320 25 3 12 22 450 109
300 10 270 315 26 445 400 370 25 4 12 22 720 141
350 10 290 395 38 505 460 430 26 4 16 22 820 195
400 10 310 395 38 565 515 482 28 4 16 26 990 300

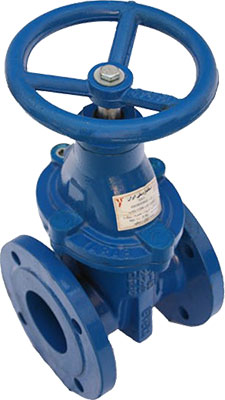

شیر کشویی زبانه لاستیکی چدن خاکستری GG25

طراحی و ساخت مطابق با استاندارد DIN 3352
بدنه و کلاهک و زبانه از جنس چدن خاکستری مطابق با استاندارد DIN 1691
محور داخلی از فولاد ضد زنگ X20Cr13، مطابق با استاندارد یهد 17440
پیچ و مهره ها کلاهک آلن از جنس فولاد گالوانیزه
اورینگ آب بندی کلاهک از جنس NBR
جنس زبانه از نوع چدن داکتیل با روکش لاستیکی از الاستمر نوع NBR
تست هیدرو استاتیک، تحمل فشار بدنه 10-15bar مطابق با استاندارد ISO 5208
پوشش رنگ داخل و خارجی با رنگ اپوکسی کوره ای
محدوده کاربرد: آبرسانی و تاسیسات آب گرم تا 80 درجه سانتیگراد بالای صفر
محدوده تولید، DN50----200

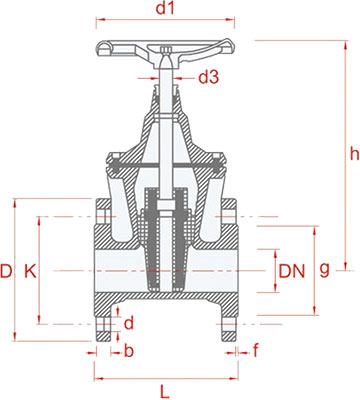

شیر کشویی زبانه لاستیکی چدن خاکستری GG25
Valve sliding rubber tabs cast iron GG25

Valve sliding rubber tabs cast iron GG25

The design and construction according to standard DIN3352
Outer hull. Warhead Interior tabs of the gray cast iron according to standard DIN 1691
Internal shaft of stainless steel X20 Cr13 according to standard DIN 17440
Bolt allen is made of Galvanized steel
O-ring warhead sealing made of - NBR
Tabs made of ductile iron, rubber coated type Alastmr-NBR
Hydrostatic testing (bear the brunt 10 - 15 bar) according to the standard - ISO 5208
Cover Inside and outside Epoxy with color stoving
Scope of application: water supply and hot water system upto +80°C
Production Range: DN50---200

DN PN L d1 d3 D K d b f No g W
50 10 150 200 16 165 125 18 17 3 4 102 13.5
65 10 170 200 16 185 145 19 17 3 4 122 17.5
80 10 180 200 16 200 160 19 19 3 8 138 21.5
100 10 190 220 22 220 180 19 21 3 8 158 28.5
125 10 200 250 22 250 210 19 23 3 8 188 34
150 10 210 250 22 285 240 23 23 3 8 212 42.5
200 10 230 315 22 340 295 23 23 3 8 268 67

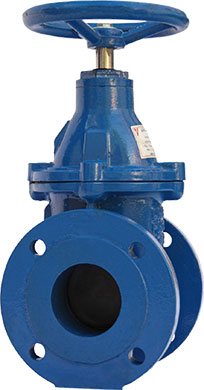

شیر کشویی زبانه لاستیکی چدن داکتیل GGG40-50

طراحی و ساخت مطابق با استاندارد DIN 3352
بدنه و کلاهک از جنس چدن داکتیل GGG-40-50
محور ماردن استنلس استیل 14021
پیچ و مهره ها شش گوش CU ZN 35 F 35 (ALBZ)
مهره ماردون از جنس 20540
اورینگ از جنس نخ گرافیتی
تست هیدرو استاتیک، تحمل فشار بدنه 15-20bar مطابق با استاندارد ISO 5208
پوشش رنگ داخل و خارج اپوکسی - الکترواستاتیک
جنس زبانه از نوع چدن با روکش لاستیکی از الاستمر نوع NBR
محدوده کاربرد: آبرسانی و تاسیسات آب گرم تا 80 درجه سانتیگراد بالای صفر
محدوده تولید، DN50----250

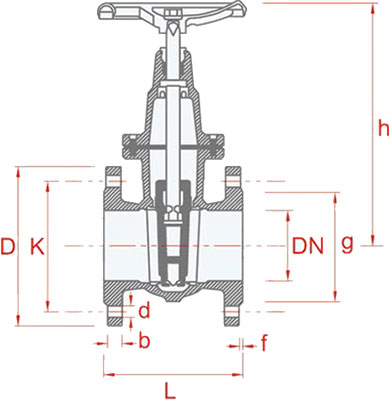

شیر کشویی زبانه لاستیکی چدن داکتیل GGG40-50
Valve sliding rubber tabs ductile iron - GGG40-50

Valve sliding rubber tabs ductile iron - GGG40-50

The design and construction according to standard - DIN3352
Outer hull. Warhead Interior tabs of the Ductile cast iron - GGG40-50
Internal shaft of stainless steel X20 Cr13 according to standard - DIN 17440
Bolt allen is made of. galvanized steel
O-ring warhead sealing made of - NBR
TabS Made of ductile iron, rubber coated type Alastmr-NBR
Hydrostatic testing (bear the brunt 15-20bar) according to the standard -ISO5208
Cover Inside and outside EPOXY color Stoving
Scope of application: watter supply and hot water system upto +80°C
Production Range: DN50---250

DN PN L d1 d3 D K d b f No g
50 16 150 160 16 165 125 19 16 3 4 102
65 16 170 160 16 185 145 19 16 3 4 122
80 16 180 160 16 200 160 19 16 3 8 138
100 16 190 200 22 220 180 19 16 3 8 158
125 16 200 250 22 250 210 19 16 3 8 188
150 16 210 250 22 285 240 23 16 3 8 212
200 16 230 250 22 340 295 23 17 3 8 268
250 16 250 315 26 400 350 23 19 3 12 320
